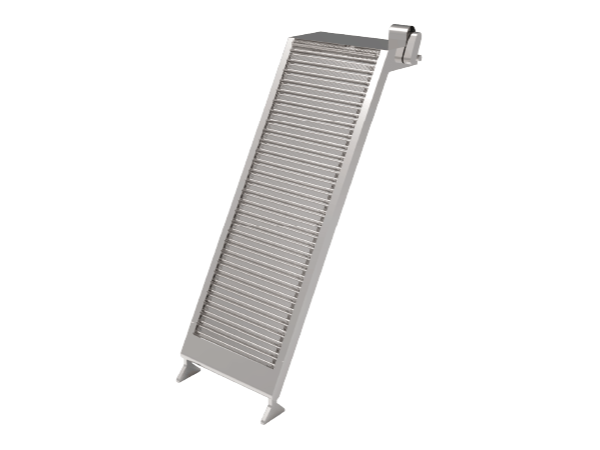

回轉式格柵包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速機的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙，雙齒間成一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除效率高且徹底。當齒耙運轉到機器上部時，雜物靠自重自行脫落輸送機上，把雜物送走。

一、核心工作原理

設備的核心原理是通過一個連續回轉的齒耙系統，將柵條（柵隙）攔截的雜物從液體中撈起，并運送至卸料點自動清除。

1. 攔截：待處理水流穿過一組具有一定間隙（如1mm-50mm，可根據需要定制）的平行柵條，大于柵隙的雜物被攔截在柵面上。

2. 清撈：安裝于鏈條或回轉輪上的特殊齒耙，隨著驅動裝置的運行，沿柵面自上而下或自下而上運動，將截留的雜物耙取上來。

3. 輸送與卸料：齒耙攜帶雜物升至設備上部，通過刮板或轉向機構使雜物脫離齒耙，落入螺旋輸送機、料斗或皮帶輸送機中，實現集中收集和外運。

4. 清潔：卸料后的齒耙在回轉回程中，通常設計有自清潔結構，確保齒耙本身不被纏繞物堵塞。

二、主要結構組成

一臺標準的回轉式格柵機通常包含以下關鍵部件：

• 機架：設備的主體支撐結構，通常由碳鋼或不銹鋼制成，具有足夠的強度和耐腐蝕性。

• 柵條：形成過濾間隙的核心部件，間隙大小決定攔截精度，材質多為不銹鋼。

• 齒耙系統：包括齒耙、牽引鏈條（或回轉輪）和導軌，負責清撈雜物。

• 驅動裝置：提供動力，通常由電機、減速機等組成，安裝在設備頂部。

• 清污與卸料裝置：確保雜物被有效刮離齒耙并送出，如刮板、螺旋壓榨輸送機等。

• 電控系統：控制設備的啟停、運行速度，并可實現與液位差計、時間控制器的聯動，實現全自動運行。

三、突出特點與優勢

1. 自動化程度高：可24小時連續運行，無需人工持續清撈，大大降低勞動強度。

2. 分離效率高：連續不斷的清撈方式能及時清除雜質，保證水流暢通。

3. 運行穩定可靠：結構堅固，設計合理，維護量小，使用壽命長。

4. 密封性良好：設備運行時，傳動部分與水區有效隔離，防止污水外濺和腐蝕。

5. 適應性廣：可通過調整柵隙、機寬、安裝角度等參數，適應不同流量和水質的處理需求。

四、主要應用場景

回轉式格柵機是水處理流程中的第一道預處理關口，常見于：

• 市政污水處理廠的進水口。

• 工業廢水處理站（如造紙、食品、化工等行業）。

• 雨水泵站和合流制泵站。

• 自來水廠的取水口。

• 發電廠的循環水進水系統。
