SMART DIVERSION WELLS

智能分流井

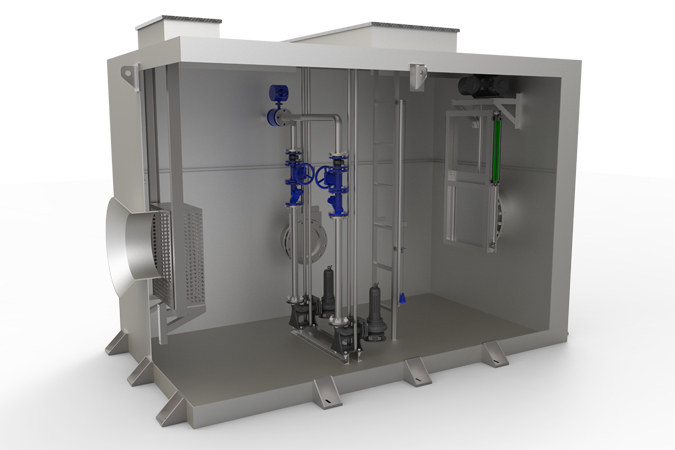

一體化智能柔性分流井主要由以下部分組成：井體、浮動擋板、柔性截流裝置、液位計、雨量計、空壓機以及SCADA控制系統等。

工作原理

1. 在晴天，分流井截流管前的柔性截流裝置保持開啟狀態，而出水管前的裝置則充氣關閉，使得生活污水被分流至市政污水管道，送往污水處理廠處理。

2. 降雨初期，截流管前的柔性截流裝置仍然開啟，出水管前的裝置保持關閉，初期雨水被分流至市政污水管道或存入調蓄池。

3. 初雨截流完成后，截流管前的柔性截流裝置充氣關閉，出水管前的裝置泄氣開啟，后期較干凈的雨水經過攔渣處理后直接排放至自然水體。

4. 降雨結束后，截流管前的柔性截流裝置泄氣開啟，出水管前的裝置充氣關閉，分流井恢復至晴天截流狀態。

柔性截流裝置特點

1. 具有強大的防纏繞和防堵塞能力，裝置的過流通道與管道完全一致，不會因纏繞物或漂浮物等雜物而堵塞。

2. 設備開啟后，過流通道與管道流道完全一致，不產生水頭損失。

3. 采用整體柔性密封，密封面積大，實現零泄漏。

4. 安裝時不占用高度空間，適用于深度較淺的場所，不會露出地面。

5. 設備結構簡單，即使長時間在污水環境中使用，也能保證高可靠性，不易發生故障。

6. 設備內的柔性套筒可從底部向上開啟，實現一定高度水位的截流，同時允許水從上部空間溢流。

智能柔性分流井特點

1. 采用氣動控制，設備結構簡單，成本較低。

2. 與帶下開式堰門的分流井相比，土建工程更簡單，施工難度小，土建成本更低。

3. 雨天若發生斷電事故，出水口的柔性截流裝置能自動打開，確保安全行洪。

4. 采用先進的SCADA系統進行智能控制，結合雨量計、液位計和水質傳感器等數據采集和計算，實現智慧運行，精確截污。
